单晶 X 射线衍射仪介绍

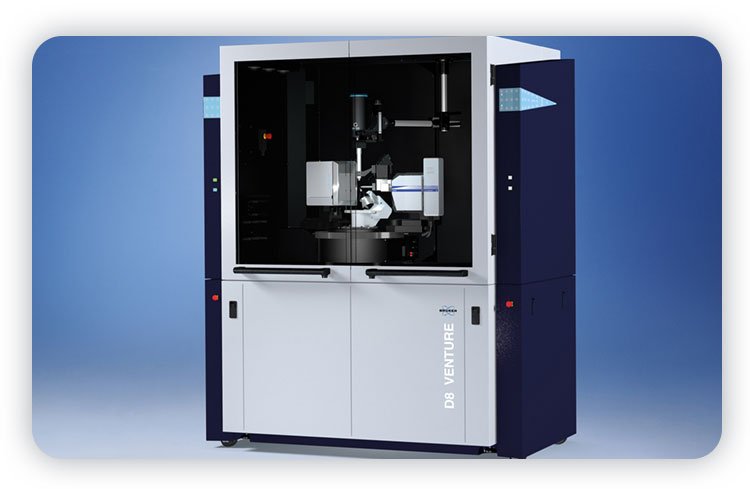

一、仪器照片

二、基本信息

品牌：布鲁克（Bruker）型号：D8 VENTURE

仪器类型：高端单晶 X 射线衍射仪

应用领域：广泛应用于化学、材料科学、生物学等领域，可实现微小晶体（微米级）的结构解析，涵盖有机晶体、无机晶体、金属配合物、生物大分子晶体等样品的晶体结构测定、绝对构型分析等研究，适配高校研发实验室、科研院所及高端企业研发中心的精密结构分析需求。

三、主要特点

光源性能卓越：采用先进的 MetalJet 金属喷射 X 射线源，突破 10¹²X-rays・sec⁻¹・mm⁻⟡ 强度壁垒，实现同步辐射级的 X 射线强度，可高效采集微小样品的衍射数据，解决弱衍射样品测试难题。

强度稳定且运维便捷：金属喷射源采用液态金属阳极，始终保持新鲜洁净的阳极表面，避免传统旋转阳极的强度衰减问题，长期运行强度稳定；搭载动态束适应技术，维护间隔长达 12 个月，大幅提升设备 uptime 和测试效率。

数据采集高效：配备高灵敏度 Photon 系列探测器，结合优化的 X 射线光学系统，可快速完成高质量数据采集，甚至能在 1 分钟内获取高分辨率结构数据，显著缩短测试周期。

适配性与操作性优异：支持 Cu、Mo 等多种波长辐射快速切换，适配不同吸收特性的样品；搭配 Apex 4 软件系统，界面友好、操作透明，便于用户完成从样品定位到结构解析的全流程操作，降低复杂样品测试门槛。

节能环保：仅需 250W 电功率即可实现传统 1200W 旋转阳极 10 倍以上的强度，大幅降低能耗和碳足迹，兼顾高性能与环境责任。

四、技术参数

X 射线源参数：功率 250W；最大强度 1.8×10¹² X-rays・sec⁻¹・mm⁻⟡；光束尺寸 50μm；最大发散角 13.0 mrad。

分辨率参数：最高分辨率可达 0.7Å，可采集分辨率低至 0.75Å 的完整衍射数据。

探测器参数：配备 Photon 系列探测器，活性面积可达 140cm²（可选配最大 280cm²），兼具高空间分辨率与高探测效率。

其他关键参数：维护间隔 12 个月；支持多波长切换（Cu、Mo 等）；数据采集时间最短可不足 1 分钟（获取 1.8Å 分辨率数据）；角度精度 0.005°；高分辨彩色视频显微镜放大倍数 30-110 倍。
