材料断层扫描结构及测试系统介绍

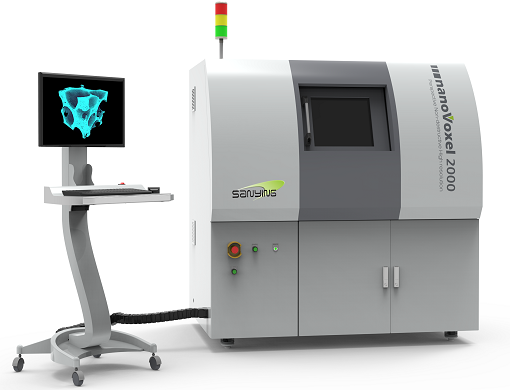

一、仪器照片

二、基本信息

品牌：天津三英

型号：nano Voxel 2200pro

仪器类型：材料断层扫描（CT）结构及测试系统

应用领域：适用于材料科学、航空航天、电子制造、汽车工业等领域，可实现金属、复合材料、陶瓷、电子元件等样品的内部结构断层成像、缺陷检测、孔隙分析、结构尺寸测量，适配科研研发与工业质量管控需求。

三、主要特点

1. 高分辨成像：具备纳米级断层扫描能力，可清晰呈现样品微观内部结构，精准识别微小缺陷与孔隙。

2. 扫描范围广：适配多种尺寸样品，支持不同密度材料测试，兼容性强。

3. 扫描高效：采用快速扫描技术与优化成像算法，缩短测试周期，提升批量样品检测效率。

4. 自动化操作：搭载智能控制系统，实现样品定位、扫描参数设置、数据采集与重建全流程自动化，降低人为误差。

5. 数据处理强大：配备专业CT图像分析软件，支持三维重建、结构量化分析与报告自动生成。

四、技术参数

1. 空间分辨率：≤0.5 μm（纳米级）

2. 扫描范围：最大样品尺寸≤100 mm（直径）×150 mm（高度）

3. 射线源：微焦点X射线源，管电压范围40 kV~160 kV，管电流范围10 μA~1000 μA

4. 探测器：平板探测器，像素尺寸≤3.75 μm，动态范围≥16 bit

5. 扫描速度：最快扫描时间≤30 s/幅（单幅投影），三维扫描周期≤10 min

6. 样品台：高精度电动平移旋转台，旋转精度≤0.001°，承载重量≤5 kg

7. 数据处理：支持三维重建、多方位切片分析，可输出孔隙率、缺陷尺寸等量化参数
